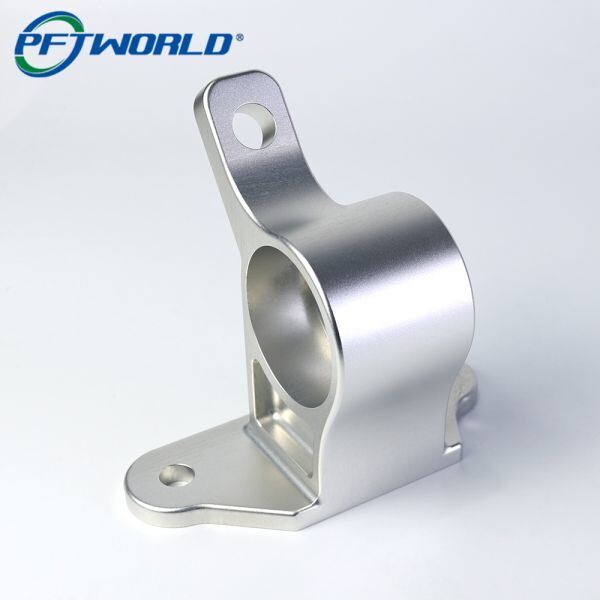

Przemysłowy uchwyt montażowy do rur metalowych obrabianych CNC

Utrzymywanie metalowych rur jest kluczowym elementemautomatyka przemysłowa, ramy maszyn, układy rur i zespoły konstrukcyjneZapewniająbezpieczne wsparcie, precyzyjne ustawienie i odporność na drganiaw przypadku rur metalowych i sieci rurociągów.wytrzymałość klasy przemysłowej, dokładne tolerancje i dostosowywalne geometriedo zastosowań specjalistycznych.

W tym artykule wyjaśniono, jakObróbka CNC wytwarza trwałe uchwyty do montażu rur, wyboru materiałów, właściwości precyzyjnych i najlepszych praktyk fabrycznych dla zastosowań przemysłowych o wysokiej wydajności.

Wybór materiału bezpośrednio wpływa nawytrzymałość, odporność na korozję i możliwość obróbki.

Wskazówka:Stal nierdzewna jest preferowana dośrodowiska narażone na korozję lub wysokie temperatury, podczas gdy aluminium jest stosowane wzmniejszenie masy ciałajest krytyczna.

Obróbka CNC umożliwia produkcję złożonych geometriiwymagania montażu na zamówienie:

• Wielokrotne otwory montażowe: Do bezpiecznego mocowania do ram lub maszyn

• Rury zacisku rurowego: Zapewnia dokładne wyrównanie rur

• Wzmocnione żebra: Zwiększenie nośności

• Pozostałe, o masie przekraczającej 10 kg: Zmniejszenie stężenia stresu

Dokładna obróbka zapewniaTolerancje ±0,01 ∼0,02 mm, kluczowe dla ustawienia i instalacji wolnej od wibracji.

Produkcja wysokiej jakości uchwytów do montażu rur obejmuje kilka etapów:

1. Projektowanie CAD

   • Określ geometrię uchwytu, wzory otworów, dopasowanie średnicy rur i tolerancje.

2. Programowanie CAM

   • Optymalizacja ścieżek narzędzi do frezowania, wiercenia i konturowania.

3. Przygotowanie materiału

   • Wyciąć surowiec metalowy do przybliżonych rozmiarów.

4. Przetwarzanie szorstkie

   • Zdejmuj materiał masowy, pozostawiając dopuszczalność do wykończenia.

5. Obróbka precyzyjna

   • Ostateczne fresowanie otworów, row i powierzchni montażowych do dokładnych tolerancji.

6. Wykończenie powierzchni

   • Deburing, polerowanie, anodowanie (aluminiowe) lub pasywacja (w stali nierdzewnej).

7. Inspekcja

   • Sprawdzenie wymiarów za pomocą CMM, wizualna inspekcja w celu wykrycia grzybów i pomiar wykończenia powierzchni.

Oświetlenie o wysokiej precyzjiwymagają odpowiedniego wyposażenia:

• Młyny końcowe i nożyczkidla rowków i powierzchni mocowania

• Wiertłaz optymalizowanym kątem punktowym dla czystych otworów

• Narzędzia z węglowodorów lub z powłokdo odporności na zużycie, szczególnie na stali nierdzewnej

• Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403do zapobiegania deformacji podczas zaciskania

Wskazówka:W przypadku cienkich lub lekkich uchwytów obróbka w wielu konfiguracjach o niskiej sile zaciskania zapobiega zniekształceniu.

W zależności od materiału i środowiska wykończenie powierzchni poprawia:

• Odporność na zużycie

• Ochrona przed korozją

• Wymiar

Wspólne opcje:

W przypadku uchwytów klasy przemysłowej wymagane jeststała wydajność pod obciążeniem. Fabryki wykonują:

• Kontrola wymiarówprzy użyciu CMM lub zacisków

• Weryfikacja otworów i rowerówdla prawidłowego dopasowania rur

• Kontrola szorstkości powierzchni(Ra 0,8 ∼ 1,6 μm typowe)

• Badania obciążenia(w przypadku zastosowań krytycznych)

Zapewnienie dokładnych tolerancjiniezawodne mocowanie, minimalne drgania i długotrwałość.

• Ramy automatyki przemysłowej: Przewody transportowe, ręce robotyczne

• Systemy hydrauliczne i pneumatyczne: Bezpieczne rury i rurki

• Maszyny i urządzenia: Dostosowanie i wsparcie strukturalne

• Systemy energetyczne i energetyczne: Montowanie rur lub przewodów chłodzących

• Projekty przemysłowe na zamówieniewymagające precyzyjnego wyrównania i dużej zdolności obciążeniowej

Obróbka CNC umożliwia produkcjęna zamówienie, wysokowytrzymałe uchwyty do montażu rur metalowychz:

• Dokładne wyrównanie otworu i rowudo dokładnego umieszczania rur

• Wysoka nośnośćo konstrukcji wzmocnionej

• Ścisłe tolerancje(± 0,01 ± 0,02 mm) w przypadku działania bez drgań

• Wykończenie powierzchni i odporność na korozjęodpowiedni do środowisk przemysłowych

• Wszechstronność materiałów: Aluminium, stal nierdzewna, stal łagodna i stal narzędziowa

Właściwie obrobione uchwyty zapewniająwytrzymały, niezawodny i wydajny zespółw maszynach przemysłowych i systemach konstrukcyjnych.
