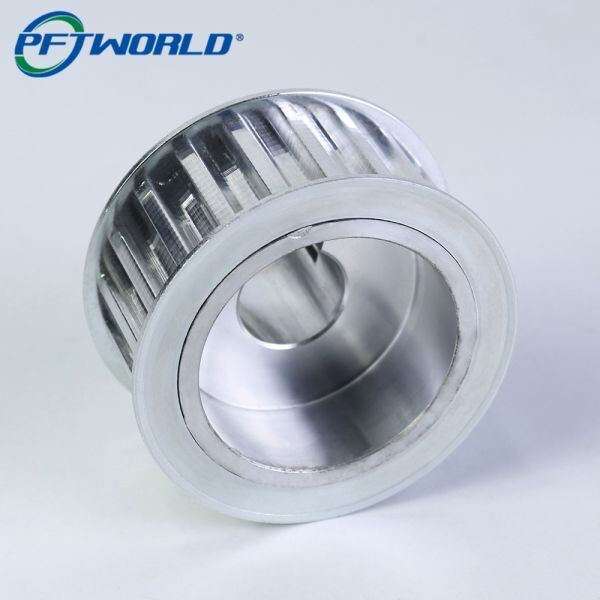

Obróbka CNC Dostosowalne metalowe koła precyzyjnie obrobione szczeliny

Metalowe kołnierze są niezbędnymi elementamiautomatyka przemysłowa, robotyka, systemy przenośnikowe i maszyny precyzyjne.Właściwie obrobione szczeliny zapewniajądokładne wyrównanie pasów, płynne obracanie i długa żywotność. Obróbka CNC umożliwiaz wysoce konfigurowalnymi kołkami z ciasnymi tolerancjami i złożonymi geometrii rowkówdo zastosowań specjalistycznych.

W niniejszym przewodniku wyjaśniono, jakObróbka CNC wytwarza precyzyjne koła metalowe, kluczowe względy dotyczące dostosowania oraz najlepsze praktyki w zakresie projektowania i doboru materiałów.

Powierzchnie CNC mogą być produkowane z różnych metali w zależności odwytrzymałość, odporność na zużycie i warunki środowiskowe.

Wskazówka:Aluminium jest preferowane do zastosowań lekkich, natomiast stal nierdzewna jest używana, gdy odporność na korozję i wytrzymałość mechaniczna są krytyczne.

Rury koła określajądopasowanie pasów, przenoszenie momentu obrotowego i wydajność eksploatacyjna.

• Wyrzuty w kształcie litery V: Powszechne dla pasów w kształcie litery V; dokładny kąt kluczowy dla przyczepności
• Rury pasów czasowniczych: Wymaga dokładnej wysokości i profilu dla ruchu synchronicznego
• Wyrzuty płaskie lub okrągłe: do pasów płaskich lub zastosowań specjalistycznych

Obróbka CNC zapewnia:

• Tolerancje w zakresie ±0,01 mm
• Powtórne wymiary rowków w różnych partiach
• Gładkie wykończenie powierzchni (Ra 0,4 ∼ 1,6 μm) w celu zmniejszenia zużycia pasa

Odpowiednia konstrukcja rowu zmniejsza:

• Ślizg pasa
• Nierównomierne zużycie
• Wibracje i hałas

Obróbka CNC umożliwia pełne dostosowanie kołnierzy:

• Średnica i szerokość: Od małych (< 20 mm) do dużych (> 200 mm) kołnierzy
• Numer i odległość węzłów: Kołki wielożurkowe do jednoczesnego działania pasów
• Konfiguracja otworu i klucza: Standardowe lub niestandardowe kluczyki, śruby ustawione lub wywierce wsteczne
• Wykończenie powierzchni: Politykowane lub anodowane powierzchnie do ochrony przed niskim tarciem i korozją

Dostosowywalne funkcje pomagają producentomdołączanie kołnierzy do określonych maszyn lub pasów.

1. Projektowanie CAD: Należy określić wymiary, geometrię rowu, otwór i materiał.
2. Programowanie CAM: Ścieżka narzędzia zoptymalizowana pod kątem materiału, profilu rowu i prędkości wrotnika.
3. Przetwarzanie szorstkie: Usunięcie materiału masowego za pomocą młynów końcowych lub narzędzi obrotowych.
4. Precyzyjne cięcie rowu: Cienkie cięcia przy użyciu szybkiego frezowania lub obróbki CNC.
5. Wykończenie powierzchni: Deburing, polerowanie lub powlekanie w zależności od potrzeb.
6. Inspekcja: Sprawdź wymiary, kąt rowu, tolerancję otworu i wykończenie powierzchni.

Wskazówka fabryczna:Wykorzystanienarzędzia z węglika o wysokim rekieciei kontrolowane prędkości podawania minimalizują burry i zapewniają precyzyjne profile row w metałach takich jak aluminium i stal nierdzewna.

Kontrola jakości zapewniabalans obrotowy, precyzja rowu i niezawodność mechaniczna:

• Kontrola wymiarów: Korzystanie z mikrometrów, CMM lub porównywarek optycznych
• Pomiar grubości powierzchni: Upewnij się, że Ra 0,4 ∼1,6 μm
• Weryfikacja otworów i przewodów: Badanie dopasowania z użyciem wałów lub pasów
• Dynamiczny balans: Do zastosowań dużych prędkości w celu zapobiegania wibracjom

• Automatyka przemysłowa: przenośniki, ręce robotyczne
• Maszyny precyzyjne: Urządzenia optyczne, sprzęt laboratoryjny
• Komponenty samochodowe i elektryczne: Napędy pasów czasowniczych
• Systemy energetyczne: Generatory, turbiny wiatrowe
• Zestawy mechaniczne na zamówieniewymagające określonego ustawienia pasa i przeniesienia momentu obrotowego

• Wysoka precyzja: Ścisłe tolerancje zapewniają prawidłowe ustawienie pasów
• Powtarzalna jakość: Konsekwentna produkcja w różnych partiach
• Elastyczność: Łatwo produkować prototypy lub seryjne
• Wszechstronność materiałów: Aluminium, stal, mosiądz, brąz lub stopy na zamówienie
• Zmniejszenie czasu realizacji: Szybsze niż tradycyjne metody odlewania lub kucia dla małych i średnich serii

Często używane metalowe kołnierze CNC są niezbędne dosystemy mechaniczne o wysokiej precyzjigdzieustawienie pasów, przenoszenie momentu obrotowego i trwałośćsą krytyczne.

Przy zakupie kołnierzyek CNC należy wziąć pod uwagę:

• Materiał: Aluminium, stal nierdzewna, mosiądz lub brąz
• Rodzaj i numer rowu: pas V, pas zegarkowy, płaski lub na zamówienie
• Tolerancja precyzji: ±0,01 mm w przypadku zastosowań krytycznych
• Wykończenie powierzchni: Polerowane lub powleczone w celu odporności na zużycie i korozję
• Dostosowanie: Wykop, przejście, średnica i szerokość dostosowane do zastosowania

Obróbka CNC zapewniadokładność, powtarzalność i elastycznośćzarówno dla prototypów, jak i serii produkcyjnych.
