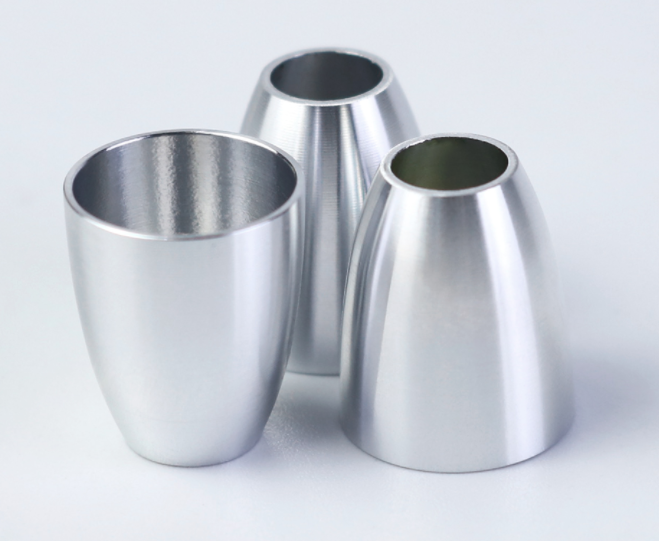

Profesjonalne toczenie CNC części aluminiowych: Rozwiązanie w zakresie integralności powierzchni z precyzyjnym gratowaniem

W precyzyjnych systemach płynowych, sprzęcie półprzewodnikowym i urządzeniach medycznych, które wymagają wysokiej czystości, doskonałej wydajności uszczelniania i niezawodnego montażu, części aluminiowe muszą nie tylko osiągać dokładność wymiarową na poziomie mikronów, ale także wymagać integralności powierzchni bez zadziorów i bez wydzielania cząstek. Tradycyjne ręczne gratowanie zmaga się z zagwarantowaniem spójności, a resztkowe zadziory mogą prowadzić do awarii uszczelnienia, zanieczyszczenia płynem lub zużycia systemu, bezpośrednio wpływając na żywotność i bezpieczeństwo produktu.

Specjalizujemy się w dostarczaniu rozwiązań dla części aluminiowych, które łączą precyzję toczenia z czystością klasy medycznej dla krytycznych sektorów przemysłu. Dzięki integracji w pełni zautomatyzowanego precyzyjnego toczenia i profesjonalnych procesów gratowania, produkowane przez nas części spełniają standardy tekstury powierzchni ASME B46.1 i dostosowane wymagania dotyczące kontroli cząstek, zapewniając, że każda część jest dostarczana w stanie gotowym do montażu.

Rdzeń techniczny: Przekształcanie mierzalnej dokładności w funkcjonalne powierzchnie

Rozumiemy, że precyzyjne toczenie to dopiero początek; funkcjonalne powierzchnie są kluczowym wyznacznikiem ostatecznej wydajności części:

• Systematyczne podejście do kontroli zadziorów: Opracowujemy modele przewidywania zadziorów w oparciu o gatunki stopów aluminium i cechy geometryczne części. Pozwala nam to na tłumienie powstawania zadziorów na etapie programowania poprzez optymalizację ścieżek narzędzi, kątów wejścia/wyjścia, zamiast polegać wyłącznie na usuwaniu po obróbce.
• Wielowymiarowa definicja integralności powierzchni: Kontrolujemy nie tylko wartość Ra (średnia arytmetyczna chropowatości), ale także skupiamy się na parametrach takich jak Rz (maksymalna wysokość profilu) i Rpk (zredukowana wysokość szczytów), które bezpośrednio odnoszą się do wydajności uszczelniania i odporności na zużycie. Zapewnia to, że obrobiona tekstura spełnia wymagania wymiarowe, a jednocześnie posiada dobrą funkcjonalność.
• System zamkniętej pętli do kontroli cząstek: Od obróbki po czyszczenie, wdrażamy rygorystyczne monitorowanie cząstek. Na życzenie klienta możemy dostarczyć raporty z badań dotyczące wielkości i ilości cząstek z powierzchni części i roztworów czyszczących, spełniając standardy pomieszczeń czystych ISO 14644.

Kluczowy wgląd: Nasze dane dotyczące jakości pokazują, że po wdrożeniu systematycznych procesów gratowania, wskaźnik zaliczenia części w testach uszczelniania wysokociśnieniowego wzrósł o 40%, a okres docierania w zastosowaniach z dynamicznymi parami tarcia skrócił się o 60%. Pokazuje to, że obróbka powierzchni funkcjonalnej bezpośrednio przekłada się na wyższą niezawodność produktu.

Zorientowany na montaż zintegrowany przepływ procesów

Nasz proces jest prowadzony przez filozofię „Zrób to dobrze za pierwszym razem”, zapewniając, że części w pełni spełniają wymagania montażowe przed opuszczeniem warsztatu.

2.1 Toczenie CNC o wysokiej stabilności

• Projekt procesu dla kontroli procesu: Wybieramy narzędzia powlekane PVD, specjalnie zoptymalizowane dla stopów aluminium. W połączeniu z wysokociśnieniowym strumieniem chłodziwa, umożliwia to skuteczne łamanie wiórów i kontrolę podczas wydajnego cięcia, redukując długie, włókniste zadziory u źródła.
• Naukowe ustawianie parametrów toczenia:

1. Stała kontrola prędkości powierzchniowej jest używana w celu zapewnienia spójnych warunków cięcia na całej obrabianej powierzchni.
2. Podczas wykańczania, mniejszy promień nosa (np. 0,2 mm) w połączeniu z wyższą prędkością posuwu tworzy jednolitą mikroskopijną teksturę sprzyjającą uszczelnianiu.
3. Zaprogramowane wcześniej redukcje prędkości i precyzyjne dostrajanie parametrów są stosowane w obszarach podatnych na zadziory, takich jak otwory krzyżowe i rowki.

2.2 Wielomodowe zautomatyzowane procesy gratowania
Wybieramy najbardziej odpowiednią technologię usuwania w oparciu o charakterystykę zadziorów, unikając podejścia „jeden rozmiar pasuje do wszystkich”:

• Gratowanie termiczne: Odpowiednie dla części o złożonych kanałach wewnętrznych. Jednolicie usuwa wszystkie zadziory wewnętrzne i zewnętrzne w jednej operacji bez zmiany wymiarów podstawowych.
• Obróbka strumieniowo-ścierna (AFM): Używana do precyzyjnych otworów wewnętrznych i otworów krzyżowych. Półpłynne medium ścierne wykonuje elastyczne szlifowanie, tworząc jednolite mikroradiusy, które znacznie zwiększają wytrzymałość zmęczeniową.
• Elektrochemiczne gratowanie (ECD): Dla części cienkościennych, które nie mogą wytrzymać naprężeń mechanicznych lub już wykończonych powierzchni, umożliwia selektywne usuwanie metalu, gwarantując absolutny efekt gratowania bez zużycia narzędzi.
• Precyzyjne szczotkowanie wspomagane przez robota: Dla krytycznych powierzchni uszczelniających i krawędzi montażowych, roboty sterowane siłą wykonują wysoce spójne fazowanie i wykańczanie krawędzi.

2.3 Wysokiej czystości obróbka końcowa

• Stosowany jest wieloetapowy proces czyszczenia: obejmujący odtłuszczanie wodne, czyszczenie ultradźwiękowe, płukanie wodą dejonizowaną i suszenie próżniowe, zapewniając brak pozostałości chłodziwa lub resztek obróbki.
• W przypadku wymagań dotyczących bardzo wysokiej czystości, zapewniane jest pakowanie próżniowe lub pakowanie w pomieszczeniach czystych, a końcowa kontrola i wysyłka mogą być przeprowadzane w kontrolowanym środowisku.

Typowe obszary zastosowań o wysokiej wartości

• Sprzęt do produkcji półprzewodników: Elementy komór próżniowych, złączki systemu dostarczania gazu, pierścienie mocujące sprzętu CMP, wymagające braku wydzielania cząstek i bardzo wysokiej jednorodności powierzchni.
• Instrumenty nauk przyrodniczych: Korpusy zaworów chromatografii cieczowej, interfejsy układów mikroprzepływowych, elementy pomp próbek, wymagające powierzchni biokompatybilnych i zerowych zadziorów w celu zapewnienia integralności płynu.
• Systemy płynów nadkrytycznych: Uszczelnienia wysokociśnieniowe, części zaworów do urządzeń do ekstrakcji CO2, opierające się na doskonałej obróbce krawędzi, aby zapobiec awarii uszczelnienia.
• Systemy hydrauliczne lotnicze: Elementy siłowników, złączki filtrów oleju, które muszą zachować niezawodne działanie uszczelniające pod wpływem ekstremalnych impulsów ciśnienia.
• Precyzyjne urządzenia optyczne: Korpusy obiektywów, obudowy laserów, których interfejsy montażowe mają ekstremalne wymagania dotyczące płaskości powierzchni i czystości.

Analiza wartości: Perspektywa całkowitego kosztu posiadania

Dla naszych klientów wartość tkwi nie tylko w cenie jednostkowej części, ale także w zmniejszonym ryzyku systemowym i kosztach montażu:

• Zmniejszone ryzyko jakości: Eliminuje awarie w terenie, przeróbki i roszczenia gwarancyjne spowodowane zadziorami, chroniąc reputację marki.
• Uproszczony proces montażu: Części gotowe do montażu redukują dodatkowe etapy gratowania i czyszczenia na linii produkcyjnej, poprawiając wydajność i spójność montażu.
• Ulepszona wydajność systemu: Zoptymalizowana tekstura powierzchni zmniejsza tarcie i zużycie, wydłużając żywotność i cykle konserwacji całego systemu.
• Identyfikowalność łańcucha dostaw: Kompletny pakiet danych od surowca do gotowego produktu (w tym zapisy parametrów kluczowych procesów) spełnia rygorystyczne wymagania audytowe w branżach takich jak lotnictwo i medycyna.

Typowe pytania i odpowiedzi techniczne

P1: Jak weryfikowany i definiowany jest stan „bez zadziorów”? Czy istnieją obiektywne standardy?
A1: „Bez zadziorów” to definicja funkcjonalna. Stosujemy wielopoziomową weryfikację:

1. Wizualna i dotykowa kontrola: Używając 20-krotnego powiększenia i inspekcji w świetle białym, wraz z testami wycierania za pomocą specjalnych ściereczek bezpyłowych.
2. Pomiar ilościowy: Używając profilometru do pomiaru załamania/promienia krawędzi (np. R0,05 maks. w razie potrzeby) i wysokości schodka na sąsiednich powierzchniach.
3. Testy funkcjonalne: Przeprowadzanie testów uszczelniania lub testów płukania płynem na reprezentatywnych próbkach, zbieranie ścieków do analizy cząstek.
   Możemy współpracować z klientami w celu ustalenia mierzalnych kryteriów akceptacji w oparciu o ich konkretne zastosowanie.

P2: Czy złożone procesy gratowania wpłyną na precyzyjne tolerancje osiągnięte przez oryginalne toczenie?
A2: To właśnie jest kluczem do wyboru procesu. Naszą podstawową filozofią jest „kontrolowane usuwanie”. Na przykład procesy termiczne i elektrochemiczne wpływają przede wszystkim na sam zadzior, z pomijalnym wpływem na wymiary materiału macierzystego (zazwyczaj <2µm). Obróbka strumieniowo-ścierna wykorzystuje mocowania do ochrony krytycznych powierzchni wymiarowych. Wszystkie parametry procesu są optymalizowane w oparciu o projekt eksperymentów (DOE) i potwierdzane podczas walidacji procesu, aby zapewnić, że ich wpływ na krytyczne wymiary pozostaje w bezpiecznej strefie pasma tolerancji klienta.

P3: W przypadku projektów badawczo-rozwojowych z małymi partiami i dużą różnorodnością, w jaki sposób radzicie sobie z wysokimi kosztami oprzyrządowania związanymi z gratowaniem?
A3: Około 60% naszego zautomatyzowanego sprzętu do gratowania wykorzystuje elastyczne systemy oprzyrządowania. Na przykład programy szczotkowania robota można szybko generować z modeli części skanowanych w 3D; obróbka strumieniowo-ścierna wykorzystuje modułowe mocowania. W przypadku prototypów i małych partii priorytetem jest rekomendowanie szeroko stosowanych technologii z prostym oprzyrządowaniem (takich jak precyzyjna pomoc ręczna w konkretnych przypadkach), kontrolując koszty początkowe przy jednoczesnym zapewnieniu jakości. Wraz ze wzrostem wolumenu można ponownie ocenić dedykowane rozwiązania automatyzacji.

Podsumowanie naszych podstawowych możliwości

• Technologia precyzyjnego formowania: Precyzyjne centra tokarskie z wieloma wrzecionami, obróbka kombinowana toczenia i frezowania, koncentrująca się na częściach toczonych o symetrii obrotowej i wielu cechach.
• Profesjonalne gratowanie i wykańczanie krawędzi:

1. Sprzęt do gratowania termicznego
2. Sprzęt do obróbki strumieniowo-ściernej
3. Sprzęt do elektrochemicznego gratowania
4. 6-osiowe komórki wykańczające z robotami sterowanymi siłą

• Czyszczenie i pakowanie: Linia czyszczenia w pomieszczeniach czystych klasy 1000, zdolność wykrywania cząstek, niestandardowe rozwiązania do czystego pakowania.

Materiały i standardy

• Typowe materiały: 6061-T6, 7075-T651, 2024-T3 itp., z dostarczonym certyfikatem materiałowym.
• Tekstura powierzchni: Można ją kontrolować do Ra 0,4µm, z raportami pomiaru tekstury dostarczonymi zgodnie ze standardem ASME B46.1.
• Standardy czystości: Może spełniać wymagania od ogólnych przemysłowych do czystości ISO klasy 5 (odpowiednik klasy 100).

Typowe możliwości dostawy

• Standardowe tolerancje: Tolerancje wymiarowe toczenia mogą osiągnąć ±0,012 mm, z tolerancjami geometrycznymi uzgodnionymi w oparciu o konkretne cechy.
• Standardy gratowania: Może osiągnąć promienie załamania krawędzi od R0,03 mm do R0,2 mm (w zależności od materiału i stanu początkowego).
• Usługa szybkiego prototypowania: Zapewnia zintegrowaną usługę prototypowania, w tym gratowanie i podstawowe czyszczenie, przyspieszając walidację badań i rozwoju.

Zobowiązanie do jakości
W oparciu o system ISO 9001:2015, integrując Statystyczną Kontrolę Procesu (SPC) dla Kluczowych Charakterystyk Procesu (KPC). Może ustanawiać dedykowane plany kontroli zgodnie z wymaganiami klienta.

Zastrzeżenie: Opisane tutaj możliwości procesowe są oparte na naszym doświadczeniu z istniejącym sprzętem i typowymi materiałami ze stopów aluminium. Optymalna ścieżka procesu musi zostać określona poprzez ocenę inżynieryjną w oparciu o konkretne dane 3D części, wymagania dotyczące wydajności i ostateczne środowisko zastosowania. Zdecydowanie zalecamy wspólny przegląd procesu na początkowym etapie projektu i walidację ścieżki wdrożenia za pomocą części prototypowych. Wszystkie specyfikacje techniczne podlegają rysunkom i planom kontroli wzajemnie potwierdzonym przez obie strony.
