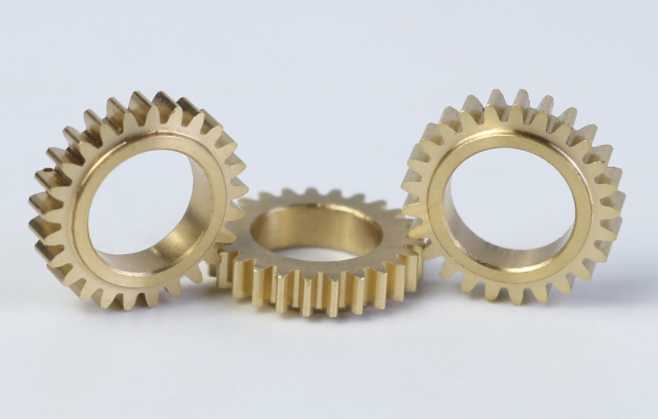

Profesjonalne toczenie CNC przekładni z mosiądzu: Precyzyjna transmisja, długotrwała trwałość

W dziedzinie precyzyjnej transmisji przemysłowej, koła zębate są nie tylko kluczowymi elementami do przenoszenia mocy, ale ich dobór materiału, precyzja wykonania i długoterminowa niezawodność bezpośrednio wpływają na wydajność i żywotność całego systemu. Mosiądz, dzięki doskonałej obrabialności, odporności na zużycie, odporności na korozję i właściwościom samosmarującym, jest idealnym materiałem do produkcji precyzyjnych kół zębatych. Jednak produkcja kół zębatych z mosiądzu, które łączą wyjątkową stabilność wymiarową, doskonałe wykończenie powierzchni i długotrwałą cichą pracę, wymaga dojrzałego, zintegrowanego procesu precyzyjnej produkcji i obróbki końcowej.

Specjalizujemy się w dostarczaniu niestandardowych rozwiązań w zakresie kół zębatych z mosiądzu toczonych CNC dla globalnych klientów przemysłowych. Od nauki o materiałach po precyzyjną obróbkę i profesjonalną obróbkę powierzchni, posiadamy kompletny proces wewnętrzny, zapewniający, że każde koło zębate spełnia najsurowsze standardy przemysłowe, spełniając Państwa wymagające wymagania w zakresie urządzeń automatyki, precyzyjnych instrumentów, systemów zaworów, wysokiej klasy produktów konsumenckich i innych dziedzin.

Główne zalety: Integracja nauki o materiałach, precyzyjnej obróbki i optymalizacji wydajności
Rozumiemy, że doskonałe koło zębate jest wynikiem współdziałania wielu czynników. Nie tylko "obrabiamy", ale zapewniamy kompleksowe rozwiązanie wydajnościowe, od konsultacji projektowych po dostawę gotowego produktu.

• Ekspertyza w zakresie materiałów: Używamy głównie mosiądzu łatwoobrabialnego (np. C36000), który oferuje wiodącą w branży obrabialność, zachowując jednocześnie dobre właściwości mechaniczne, umożliwiając bardzo wysoką dokładność wymiarową i wykończenie powierzchni, zmniejszając potrzebę obróbki końcowej.
• Precyzyjne toczenie i kształtowanie CNC: Wykorzystując centra tokarsko-frezarskie wieloosiowe, wykonujemy profile zębów, otwory wewnętrzne, czoła i różne złożone elementy w jednym ustawieniu, maksymalizując współosiowość, prostopadłość i inne kluczowe tolerancje geometryczne.
• Zintegrowane rozwiązania w zakresie obróbki powierzchni: W zależności od zastosowania koła zębatego (np. wymagającego odporności na zużycie, zapobiegania matowieniu, zmniejszenia współczynnika tarcia lub specyficznej estetyki), oferujemy profesjonalną obróbkę końcową, taką jak pasywacja, niklowanie, chromowanie lub powlekanie teflonem (PTFE), w celu zwiększenia funkcjonalności.
• Rygorystyczna kontrola jakości: Od odbioru surowca do wysyłki gotowego produktu, każdy krok ma identyfikowalne zapisy kontroli. Sprawdzamy nie tylko wymiary, ale także skupiamy się na dokładności profilu zęba, integralności powierzchni i ostatecznej wydajności.

Kluczowe spostrzeżenia: Nasze dane produkcyjne wskazują, że ponad 95% problemów z hałasem w transmisji lub przedwczesnym zużyciem można przypisać błędom profilu zęba, słabej chropowatości powierzchni lub niewłaściwej obróbce cieplnej materiału. Dlatego koncentrujemy nasze monitorowanie na tych obszarach.

Nasz zintegrowany proces produkcyjny
Stosujemy systematyczne podejście, aby zapewnić, że każde koło zębate spełnia najwyższe standardy.

2.1 Precyzyjne toczenie CNC i kształtowanie zębów: Źródło dokładności

• Strategia procesu: Użycie precyzyjnych narzędzi diamentowych lub węglików spiekanych o bardzo drobnym ziarnie, specjalnie zaprojektowanych do mosiądzu, w połączeniu ze zoptymalizowanymi parametrami skrawania, zapewnia skuteczne odprowadzanie wiórów i doskonałą jakość powierzchni (wartości Ra do 0,4-0,8 μm), stanowiąc podstawę dla cichej pracy.
• Odnośnik do parametrów (na przykładzie C36000):

Wykańczanie toczeniem: Prędkość skrawania 150-250 m/min, posuw 0,05-0,15 mm/obr, głębokość skrawania 0,1-0,3 mm.

Kształtowanie zębów: Wykorzystanie precyzyjnego frezowania lub frezowania kształtowego, ścisła kontrola profilu zęba i błędu kumulacji podziałki.

• Kluczowy punkt: Części są dokładnie czyszczone natychmiast po obróbce, aby usunąć cały płyn chłodząco-smarujący i wióry mosiężne, zapobiegając korozji lub wpływając na późniejszą obróbkę.

2.2 Gratowanie i obróbka krawędzi: Zapewnienie bezpieczeństwa i płynnej pracy

Wykonaj precyzyjne ręczne lub zautomatyzowane gratowanie i fazowanie (np. C0.1-C0.3) na wszystkich wierzchołkach i krawędziach zębów, eliminując punkty koncentracji naprężeń, zapewniając płynne zazębianie kół zębatych i poprawiając bezpieczeństwo obsługi.

2.3 Obróbka powierzchni (opcjonalna): Zwiększenie wydajności i żywotności

• Pasywacja: Tworzy przezroczystą ochronną warstwę tlenkową, zwiększając odporność koła zębatego na korozję i zapobiegając naturalnemu matowieniu. Jest to standardowy wybór do zachowania oryginalnego koloru mosiądzu i zapewnienia podstawowej ochrony.
• Galwanizacja:

Niklowanie: Zapewnia wysoką twardość, doskonałą odporność na zużycie i korozję, o srebrzysto-białym wyglądzie.

Chromowanie: Zapewnia bardzo wysoką twardość powierzchni, odporność na zużycie i niski współczynnik tarcia, o jasnym wyglądzie.

Niklowanie chemiczne: Oferuje równomierne pokrycie powłoką, nawet na złożonych profilach zębów, zapewniając dobrą odporność na korozję i zużycie.

• Powłoka impregnowana teflonem (PTFE): Zapewnia bardzo niski współczynnik tarcia, doskonałe smarowanie na sucho i właściwości antyadhezyjne, szczególnie odpowiednie do zastosowań bezobsługowych lub cichej pracy.

2.4 Kontrola jakości i weryfikacja wydajności

• Kontrola wymiarowa i geometryczna: Użycie współrzędnościowych maszyn pomiarowych (CMM) i przyrządów do pomiaru kół zębatych do kontroli wszystkich krytycznych wymiarów, profili zębów i błędów wyrównania zębów.
• Kontrola powierzchni: Ocena jakości obróbki za pomocą mikroskopów i testerów chropowatości powierzchni.
• Testy funkcjonalne: Na życzenie można przeprowadzić testy zazębiania w parach, aby sprawdzić płynność pracy i poziom hałasu.

Typowe obszary zastosowań

• Automatyka przemysłowa i robotyka: Koła zębate w reduktorach, modułach transmisji, precyzyjnych systemach pozycjonowania.
• Zawory i kontrola przepływu: Elementy przekładni zębatej w zaworach regulacyjnych, przepływomierzach.
• Sprzęt medyczny i laboratoryjny: Precyzyjne części przekładni w instrumentach diagnostycznych, pompach infuzyjnych (wymagających zgodności z odpowiednimi standardami czystości).
• Wysokiej klasy towary konsumpcyjne i instrumenty muzyczne: Koła zębate w wysokiej klasy mechanizmach zegarków, mechanizmach ogniskowania aparatów fotograficznych, pokrętłach strojenia instrumentów.
• Sprzęt elektryczny i elektroniczny: Koła zębate w małych mechanizmach serwo, wysokiej jakości zamkach.

Kwestie kontroli kosztów i jakości
Główne czynniki kosztotwórcze:

• Złożoność koła zębatego: Moduł, liczba zębów, kąt przyporu, potrzeba specjalnych kształtów zębów (np. helikalnych, ślimakowych).
• Klasa dokładności: Wymagania zgodnie z normami DIN, AGMA lub JIS (np. DIN klasa 6 vs. 8).
• Materiał i obróbka końcowa: Specjalne stopy mosiądzu są droższe; rodzaj i pokrycie galwaniczne/powłoka wpływają na ostateczny koszt.
• Certyfikacja i identyfikowalność: Dokumentacja i testy wymagane do spełnienia standardów specyficznych dla danej branży (np. motoryzacja, medycyna).

Główne punkty kontroli jakości:

• Surowiec: Certyfikat materiałowy (Certyfikat młyna).
• Po toczeniu: Pełna kontrola wymiarowa, kontrola kluczowych parametrów profilu zęba.
• Po obróbce: Test grubości powłoki (fluorescencja rentgenowska), test odporności na korozję (np. test w komorze solnej), test przyczepności.
• Ostateczna wysyłka: Kontrola wizualna, czystość i kontrola opakowania.

Często zadawane pytania (FAQ)
P1: Jakie są zalety i ograniczenia kół zębatych z mosiądzu w porównaniu do kół zębatych stalowych?
A1: Zalety: Łatwiejsze w obróbce, opłacalne; doskonała odporność na korozję; dobre samosmarowanie, prowadzące do niższego hałasu podczas pracy; niemagnetyczne; przewodzące prąd elektryczny. Ograniczenia: Wytrzymałość i twardość są niższe niż stali, co sprawia, że ​​nie nadają się do zastosowań o bardzo dużym obciążeniu lub uderzeniach; potencjał zużycia pod wpływem długotrwałych dużych obciążeń.

P2: Jak wybrać odpowiednią obróbkę powierzchni dla mojej aplikacji?
A2: To zależy od Twoich priorytetowych potrzeb:

• Podstawowa ochrona przed korozją, zachowanie oryginalnego koloru: Wybierz Pasywacja.
• Wysoka odporność na zużycie i korozję, srebrzysto-biały wygląd: Wybierz Niklowanie.
• Maksymalna odporność na zużycie, niskie tarcie, jasny wygląd: Wybierz Chromowanie.
• Wymagają bardzo niskiego tarcia, pracy na sucho lub antyadhezji: Rozważ Powłoka teflonowa.

P3: Jakie typowe zakresy tolerancji możecie Państwo zagwarantować?
A3: Dla standardowych kół zębatych z mosiądzu C36000:

• Tolerancja wymiarowa średnicy: Można osiągnąć ±0,01 mm.
• Błąd profilu zęba: Zazwyczaj można go kontrolować w granicach klas DIN 7-9, w zależności od modułu i klasy dokładności.
• Tolerancja współosiowości/bicia: Można zagwarantować w granicach 0,02 mm.
  Wyższe wymagania dotyczące precyzji należy określić podczas wyceny.

Nasze możliwości obróbki i przetwarzania

• Precyzyjne kształtowanie: Toczenie CNC wieloosiowe, obróbka kompozytowa tokarsko-frezarska, precyzyjne frezowanie/frezowanie kół zębatych.
• Obróbka powierzchni:

Obróbka mechaniczna: Precyzyjne gratowanie, polerowanie.

Obróbka chemiczna/elektrochemiczna: Pasywacja, niklowanie, chromowanie, niklowanie chemiczne.

Powłoki specjalne: Powłoka impregnowana teflonem (PTFE).

• Inne usługi: Znakowanie laserowe (dla identyfikowalności części), czyszczenie ultradźwiękowe.

Typowe materiały
Stopy mosiądzu (np. C36000) mogą być zalecane w oparciu o wymagania dotyczące wydajności mechanicznej.

Typowe odniesienie do dokładności

• Tolerancja wymiarowa toczenia CNC: ±0,01 mm ~ ±0,05 mm
• Dokładność profilu zęba: Do klasy DIN 7 (w zależności od specyfikacji koła zębatego)
• Chropowatość powierzchni: Ra 0,4μm ~ 1,6μm (w zależności od procesu)

Certyfikacja
Certyfikat systemu zarządzania jakością ISO 9001:2015.

Zastrzeżenie: Parametry procesu i wydajność opisane w niniejszym dokumencie opierają się na doświadczeniu produkcyjnym ze standardowym mosiądzem C36000 w kontrolowanych warunkach. Optymalne metody i parametry mogą się różnić w zależności od specyficznej geometrii części, stanu sprzętu, partii materiału i ostatecznych wymagań aplikacji. Przed produkcją wielkoseryjną zdecydowanie zaleca się kompleksowe prototypowanie w celu sprawdzenia przydatności łańcucha procesowego dla konkretnego produktu. Wszystkie dane dotyczące wydajności należy potwierdzić na podstawie rzeczywistych testów.
