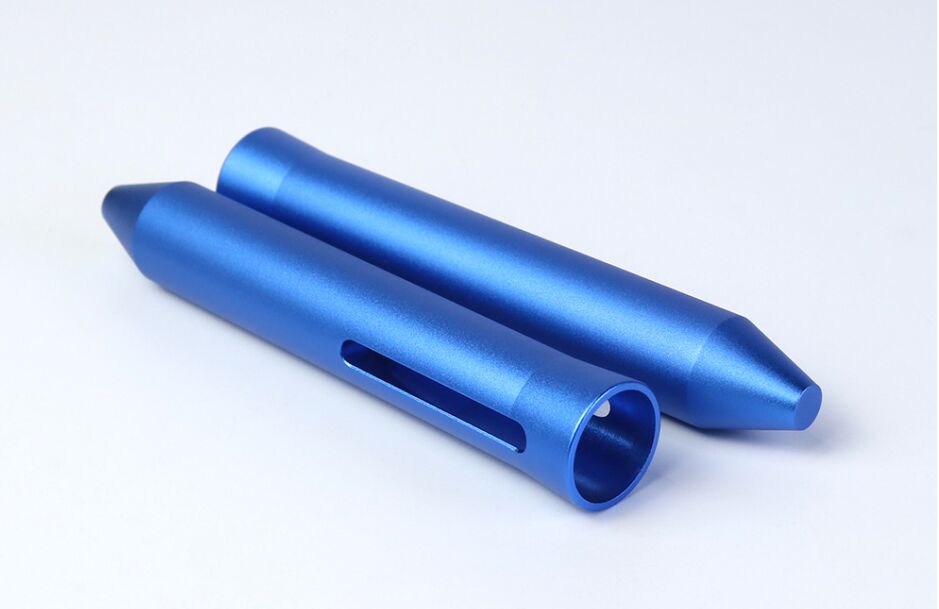

Profesjonalna obróbka CNC i grawerowanie laserowe na zamówienie części z anodowanego aluminium

Osiągnięcie wysokiej precyzji obróbki w połączeniu z nienagannym, spersonalizowanym wykończeniem estetycznym części aluminiowych jest rosnącym zapotrzebowaniem we współczesnej produkcji precyzyjnej. Kiedy komponenty są przeznaczone dla elektroniki użytkowej, urządzeń medycznych, wysokiej klasy instrumentów lub produktów wzornictwa przemysłowego, ich funkcjonalność, dokładność wymiarowa, tekstura powierzchni i trwałość oznaczeń są równie kluczowe. Niewłaściwa obróbka lub obróbka powierzchni może prowadzić do odchyleń wymiarowych, niespójności koloru powierzchni, nieczytelnych oznaczeń lub słabej trwałości, co ostatecznie pogarsza jakość produktu.

Niniejszy przewodnik zawiera zintegrowany przepływ pracy od wyboru materiału do produktu końcowego, oparty na bogatym doświadczeniu w obróbce CNC stopów aluminium (takich jak 6061, 7075) i późniejszych procesach, takich jak piaskowanie, anodowanie i grawerowanie laserowe. Koncentrujemy się na krytycznych punktach kontrolnych i wzajemnych powiązaniach na każdym etapie procesu, aby zapewnić realizację produktu końcowego, który jest zarówno precyzyjny, jak i posiada wygląd i odczucie premium.

1. Główne wyzwanie: Synergia dokładności wymiarowej z estetyką powierzchni

Podczas gdy aluminium jest łatwe w obróbce, jednoczesne zagwarantowanie tolerancji na poziomie mikronów i efektów powierzchniowych premium—takich jak matowe wykończenie po piaskowaniu, jednolite niebieskie anodowanie i ostre, wyraźne grawerowanie laserowe—stanowi wiele wyzwań:

• Naprężenia resztkowe po obróbce CNC: Mogą prowadzić do niewielkich deformacji podczas późniejszej obróbki lub użytkowania.
• Spójność obróbki wstępnej powierzchni: Jednolitość piaskowania bezpośrednio wpływa na spójność koloru i matową teksturę po anodowaniu.
• Kontrola procesu anodowania: Kolor, grubość i jednolitość niebieskiej warstwy anodowej są niezwykle wrażliwe na parametry elektrolitu, temperaturę i czas.
• Kompatybilność grawerowania laserowego: Wynik grawerowania (np. kontrast, głębokość) zależy od charakterystyki warstwy anodowej (kolor, grubość) i parametrów lasera.

Krytyczna obserwacja: Nasze dane produkcyjne wskazują, że ponad 60% wad wyglądu powierzchni (zmiana koloru, rozmyte grawerowanie) można przypisać niewystarczającemu czyszczeniu po obróbce CNC, zanieczyszczonym lub nierównym mediom do piaskowania lub niewłaściwej obróbce wstępnej przed anodowaniem.

2. Zintegrowany przepływ pracy w produkcji: Od precyzyjnej obróbki do spersonalizowanego wykończenia

Osiągnięcie wysokiej jakości produktu końcowego to wzajemnie powiązany, systematyczny proces, w którym każdy krok stanowi podstawę dla następnego.

2.1 Toczenie i frezowanie CNC: Podstawa precyzyjnego kształtowania
To podstawowy krok określający dokładność wymiarową i integralność strukturalną części, zapewniający również kwalifikowany podkład do późniejszych obróbek powierzchni.

Strategia doboru narzędzi i parametrów (Przykład: 6061-T6):

• Wybór narzędzi: Używaj ostrych narzędzi z węglików spiekanych przeznaczonych do aluminium, aby zapewnić skuteczne odprowadzanie wiórów i uniknąć narostu na krawędzi, który może porysować powierzchnię. Do wykańczania zalecane są narzędzia diamentowe lub wysokiej jakości narzędzia powlekane, aby uzyskać lepsze wykończenie powierzchni (wartości Ra do 0,4-0,8 μm), korzystne dla jednolitego anodowania w późniejszym czasie.
• Chłodziwo i czyszczenie: Używaj dedykowanego płynu do cięcia aluminium z płukaniem pod wysokim ciśnieniem. Części muszą być dokładnie czyszczone natychmiast po obróbce, aby usunąć wszystkie oleje i wióry aluminiowe. Jest to kluczowe dla zapobiegania defektom w późniejszym piaskowaniu i anodowaniu.

Parametry referencyjne:

• Frezowanie wykańczające: Prędkość skrawania 200-350 m/min, posuw na ząb 0,03-0,1 mm, głębokość skrawania 0,1-0,5 mm.
• Toczenie wykańczające: Prędkość skrawania 150-300 m/min, posuw 0,05-0,15 mm/obr, głębokość skrawania 0,1-0,3 mm.
• Kluczowy punkt: Zaprojektuj mikro-fazę (C0.1-C0.2) na ostrych krawędziach, aby zapobiec nadmiernemu zużyciu podczas piaskowania i poprawić bezpieczeństwo.

2.2 Piaskowanie: Tworzenie podłoża o matowej teksturze
Piaskowanie zapewnia jednolitą matową teksturę powierzchni części i jest istotną obróbką wstępną dla uzyskania wysokiej jakości wyników anodowania.

Podstawy procesu:

• Wybór medium: Powszechnie stosuje się tlenek glinu lub szklane kuleczki. Rozmiar ziarna (np. 80#, 120#, 180#) określa chropowatość powierzchni. Do niebieskiego matowego wykończenia anodowanego zaleca się średnie ziarno (jak 120#) dla uzyskania drobnego, jednolitego efektu matowego.
• Kontrola parametrów: Ciśnienie powietrza, odległość, kąt i czas muszą być utrzymywane na stałym poziomie, aby zapewnić spójność tekstury w partiach produkcyjnych. Po piaskowaniu, kolejne dokładne czyszczenie (np. czyszczenie ultradźwiękowe) jest niezbędne do usunięcia wszystkich pozostałych mediów i pyłu.
• Cel: Nie tylko usuwa ślady po narzędziach CNC i ujednolica powierzchnię, ale co ważniejsze, zwiększa powierzchnię dla lepszej przyczepności późniejszej warstwy anodowej. Matowa tekstura poprawia wygląd premium koloru anodowanego.

2.3 Niebieskie anodowanie: Nadawanie koloru i ochrona
Proces ten tworzy twardą, kolorową warstwę tlenkową na powierzchni aluminium.

Przebieg procesu i kontrola jakości:

Obróbka wstępna: Odtłuszczanie, trawienie alkaliczne, neutralizacja. Musi całkowicie usunąć wszelkie zanieczyszczenia pozostałe po piaskowaniu.

Anodowanie:

• Elektrolit: Zazwyczaj elektrolit na bazie kwasu siarkowego z dodanymi barwnikami organicznymi.
• Parametry: Gęstość prądu, napięcie, temperatura i czas są ściśle kontrolowane, aby uzyskać docelowy niebieski kolor i grubość warstwy (np. 8-12 μm). Grubość warstwy bezpośrednio wpływa na ostateczne wymiary części i wyniki grawerowania.
• Kolorowanie: Stosuje się procesy barwienia elektrolitycznego lub barwienia adsorpcyjnego. Osiągnięcie matowego efektu niebieskiego wymaga precyzyjnej kontroli czasu barwienia i potencjału.

Uszczelnianie: Uszczelnianie gorącą wodą lub uszczelnianie w średniej temperaturze zamyka mikropory warstwy anodowej, poprawiając odporność na korozję, odporność na zużycie i trwałość koloru.

Kluczowa weryfikacja: Użyj miernika grubości powłoki, aby sprawdzić jednolitość warstwy anodowej i porównać spójność koloru z kolorometrem lub standardowymi wzornikami kolorów.

2.4 Grawerowanie laserowe: Osiąganie trwałego dostosowania
Precyzyjne znakowanie na anodowanej powierzchni, które może obejmować logo, numery seryjne, kody QR, skale itp.

Proces i technologia:

• Zasada: Laser o wysokiej energii powoduje zmiany fizyczne lub chemiczne (np. karbonizacja, parowanie) w warstwie powierzchniowej warstwy anodowej, odsłaniając leżące u podstaw aluminium lub zmieniając strukturę warstwy, aby utworzyć znak o wysokim kontraście.
• Sprzęt: Zazwyczaj stosuje się maszyny do znakowania laserem światłowodowym ze względu na ich doskonałe wyniki znakowania na metalach, wysoką precyzję i prędkość.
• Optymalizacja parametrów: Dla niebieskich matowych warstw anodowych, wymagane jest precyzyjne dostrojenie mocy lasera, prędkości, częstotliwości i wzoru wypełnienia. Celem jest uzyskanie wysokiego kontrastu (zazwyczaj białego lub jasnoszarego), wyraźnego i gładkiego w dotyku znakowania bez przepalania warstwy anodowej. Nadmierna moc lasera może uszkodzić warstwę i pogorszyć odporność na korozję.
• Zalety: Trwałe, bezkontaktowe, wysoce elastyczne, programowalne, odpowiednie dla złożonej grafiki i znakowania zmiennymi danymi.

3. Przykładowe zastosowania tego zintegrowanego procesu

• Elektronika użytkowa: Obudowy telefonów/aparatów, elementy konstrukcyjne słuchawek, kratki głośników, listwy klawiatur.
• Wyposażenie przemysłowe: Panele instrumentów, obudowy kontrolerów, uchwyty precyzyjnych mocowań, tabliczki znamionowe urządzeń.
• Urządzenia medyczne (zewnętrzne, niekontaktowe części): Obudowy sprzętu, pokrętła regulacyjne, tabliczki identyfikacyjne.
• Motoryzacja: Elementy wykończeniowe wnętrz, panele przycisków, niestandardowe emblematy.
• Prezenty premium i produkty kulturowe: Niestandardowe trofea, pamiątki, markowe towary.

4. Rozważania dotyczące kosztów i kontroli jakości

Główne czynniki wpływające na koszty:

1. Złożoność obróbki CNC: Geometria części, wymagania dotyczące tolerancji wymiarowych, tempo usuwania materiału.
2. Powierzchnia obróbki i szczegóły: Całkowita powierzchnia części, czy wymagana jest obróbka wnęk wewnętrznych, złożoność i powierzchnia wzoru grawerowania laserowego.
3. Kolor i efekt: Opracowywanie i stabilizacja specjalnych kolorów (np. określonych odcieni niebieskiego Pantone) kosztuje więcej niż standardowe czarne lub przezroczyste anodowanie. Matowe wykończenia mają wyższe wymagania dotyczące obróbki wstępnej.
4. Wymagania dotyczące spójności: Ścisła kontrola koloru, tekstury piaskowania i spójności grawerowania w przypadku dużych serii produkcyjnych zwiększa kontrolę procesu i koszty inspekcji.
5. Certyfikacja i identyfikowalność: Kompletna dokumentacja procesu i systemy identyfikowalności partii wymagane przez standardy branżowe (np. medyczne, motoryzacyjne) zwiększają koszty administracyjne.

Kluczowe punkty kontroli inspekcji jakości:

1. Po CNC: Pełna kontrola wymiarowa, pobieranie próbek chropowatości powierzchni.
2. Po piaskowaniu: Kontrola wizualna pod kątem jednolitości tekstury, kontrola dotykowa pod kątem pozostałych mediów.
3. Po anodowaniu: Test grubości warstwy, kontrola odchylenia koloru, pobieranie próbek odporności na korozję (np. test w mgle solnej), test przyczepności (test krzyżowy).
4. Po grawerowaniu: Wizualna i powiększona kontrola przejrzystości znaku, kontrastu i dokładności pozycjonowania; test odporności na ścieranie, jeśli to konieczne.

5. Najczęściej zadawane pytania (FAQ)

P1: Dlaczego kolor na moich niebieskich anodowanych częściach jest nierówny lub niespójny?
A1: Najczęstsze przyczyny to:

1) Niewystarczające czyszczenie po obróbce CNC lub piaskowaniu, pozostawiające resztki oleju lub zanieczyszczeń na powierzchni

2) Nierówna tekstura piaskowania

3) Niespójna temperatura, stężenie lub cyrkulacja elektrolitu podczas anodowania

4) Niewielkie różnice w składzie stopu między różnymi partiami surowego aluminium. Rozwiązania obejmują usprawnienie czyszczenia wstępnego,

ścisłą kontrolę parametrów piaskowania i anodowania oraz przeprowadzanie weryfikacji paneli testowych dla każdej partii materiału.

P2: Grawerowanie laserowe na niebieskiej warstwie anodowej czasami nie jest wystarczająco wyraźne lub wydaje się zwęglone. Jak można to rozwiązać?
A2: Brak przejrzystości jest często spowodowany niewystarczającą energią lasera lub nieprawidłowym ustawieniem ostrości. Zwęglenie lub spalony wygląd wynika z nadmiernej energii. Konieczne jest testowanie optymalizacji parametrów, szczególnie dla konkretnego koloru i grubości warstwy anodowej. Celem jest znalezienie optymalnej kombinacji parametrów, która zapewnia wysoki kontrast (zazwyczaj czysty biały/szary) bez uszkadzania powierzchni warstwy anodowej. Powierzchnie matowe mogą wymagać innych parametrów niż powierzchnie błyszczące.

P3: Jaka jest odporność na zużycie i korozję dla tego połączenia obróbek powierzchni (Piaskowanie + Niebieskie anodowanie + Grawerowanie laserowe)?
A3: Sama warstwa anodowa jest bardzo twarda i odporna na zużycie. Matowa powierzchnia piaskowana jest bardziej odporna na lekkie zarysowania w porównaniu z błyszczącym wykończeniem. Prawidłowo uszczelniona warstwa anodowa zapewnia doskonałą odporność na korozję. Jeśli parametry lasera są prawidłowe, grawerowanie jedynie zmienia kolor powierzchni bez przerywania ciągłości warstwy anodowej, co ma minimalny wpływ na ogólną odporność na korozję. Odporność na zużycie można dodatkowo zwiększyć za pomocą dodatkowych powłok (np. przezroczysty lakier ochronny w sprayu), ale może to zmienić teksturę powierzchni.

Nasze możliwości obróbki i wykańczania

Precyzyjne kształtowanie: Frezowanie CNC, toczenie CNC, obróbka wieloosiowa, centra tokarsko-frezarskie.

Obróbka powierzchni:

• Piaskowanie (różne media i ziarnistości: tlenek glinu, szklane kuleczki, kuleczki ceramiczne).
• Anodowanie (przezroczyste, czarne, niebieskie, czerwone, złote itp., w wykończeniach błyszczących/matowych).
• Grawerowanie/znakowanie laserowe (precyzyjne znakowanie na powierzchniach płaskich i zakrzywionych).
• Inne: Polerowanie, szczotkowanie, utlenianie przewodzące, malowanie itp.

Typowe materiały

Stopy aluminium: 6061, 7075, 6082, 5052 itp.

Typowe dokładności

• Tolerancje wymiarowe obrobione: ±0,01 mm ~ ±0,05 mm
• Tolerancja kontroli grubości warstwy anodowej: ±2μm (w razie potrzeby)
• Dokładność pozycjonowania grawerowania laserowego: ±0,1 mm

Certyfikaty
System zarządzania jakością ISO9001:2015 itp.

Zastrzeżenie: Parametry procesu i wyniki opisane w niniejszym dokumencie opierają się na doświadczeniu produkcyjnym ze standardowymi stopami aluminium 6061/7075 w kontrolowanych warunkach. Optymalne metody i parametry mogą się różnić w zależności od specyficznej geometrii części, stanu sprzętu, partii materiału i wymagań dotyczących zastosowania końcowego. Przed produkcją wielkoseryjną zdecydowanie zaleca się kompleksowe prototypowanie w celu sprawdzenia przydatności łańcucha procesowego dla konkretnego produktu. Reprezentacja kolorów może się różnić w zależności od urządzeń wyświetlających; fizyczne wzorniki kolorów powinny być używane jako ostateczne odniesienie.
